Alkalmas Cummins generátor radiátorhoz Gyártók

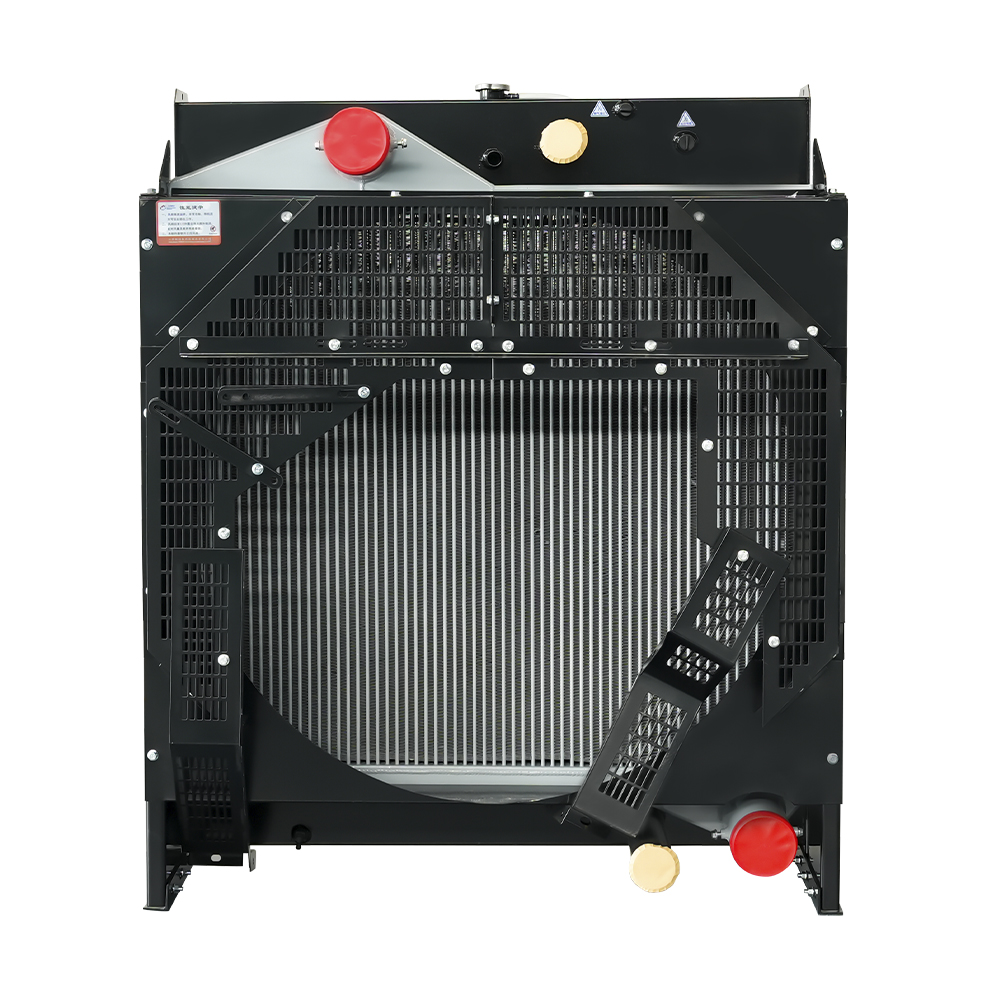

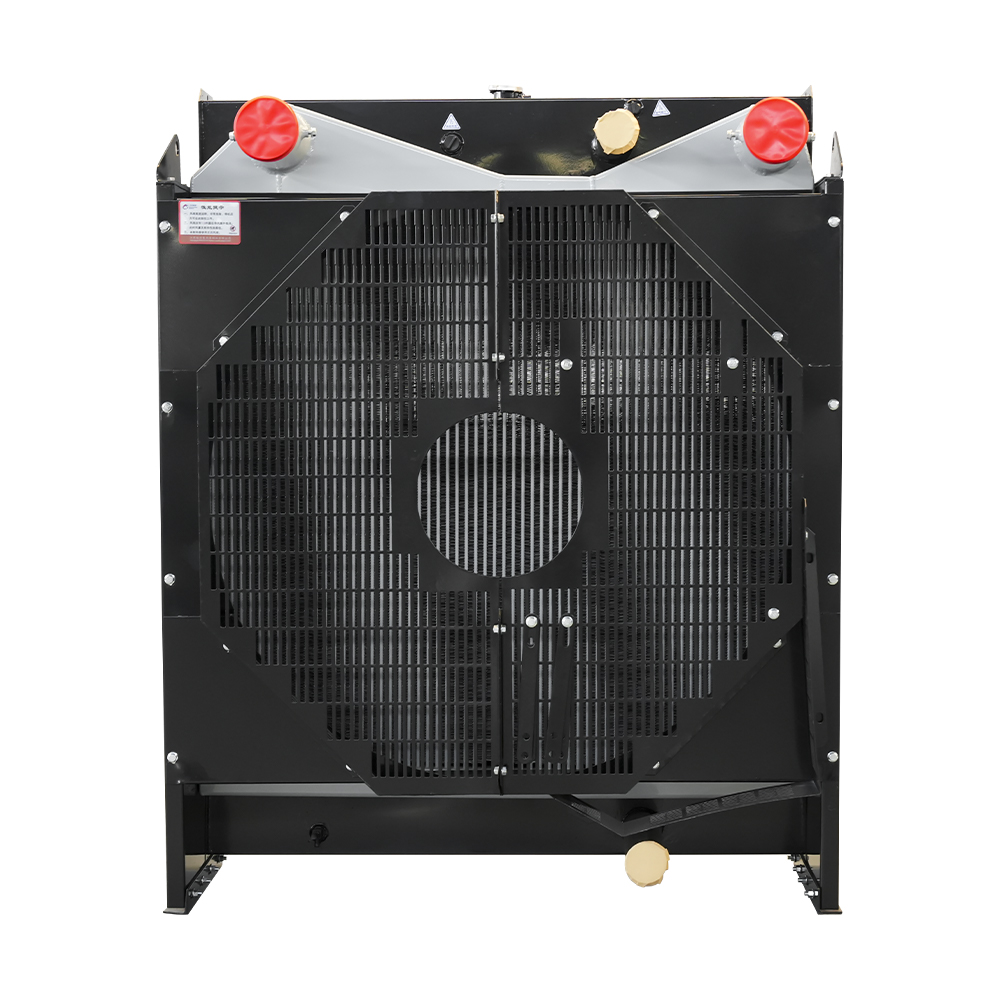

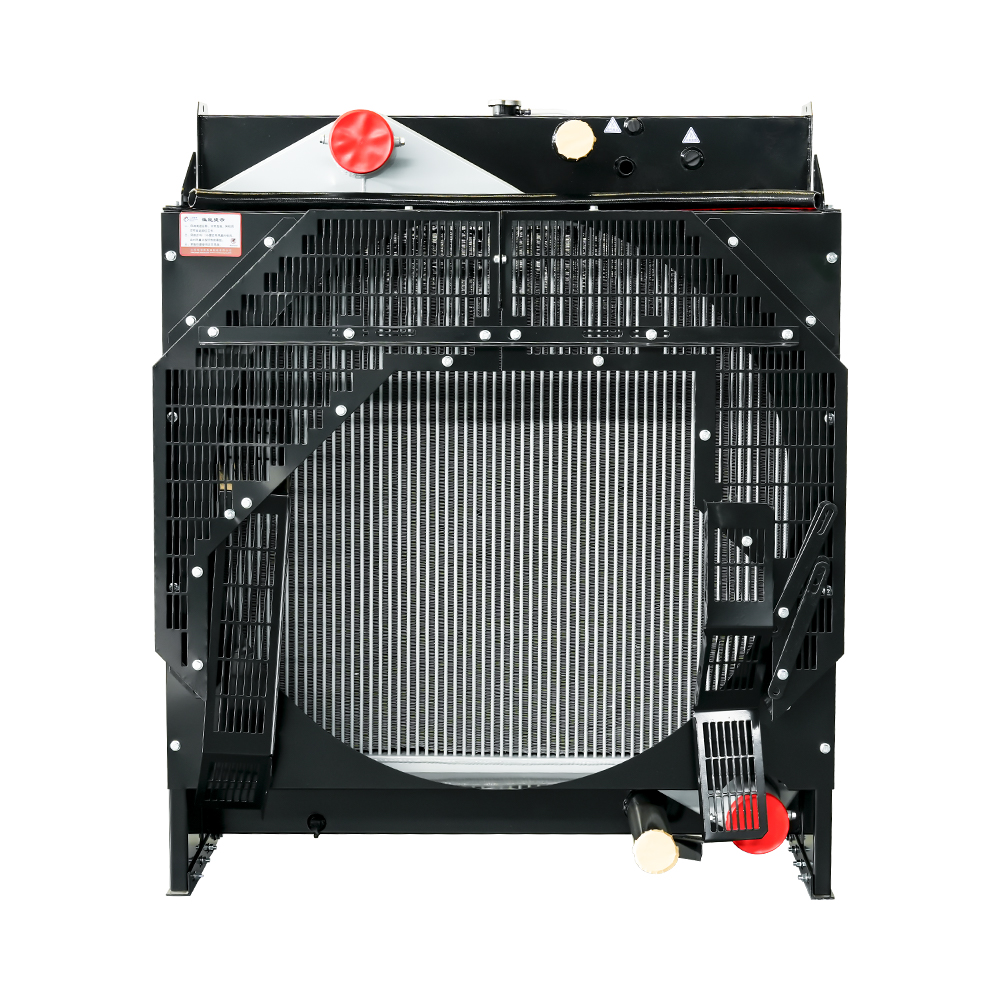

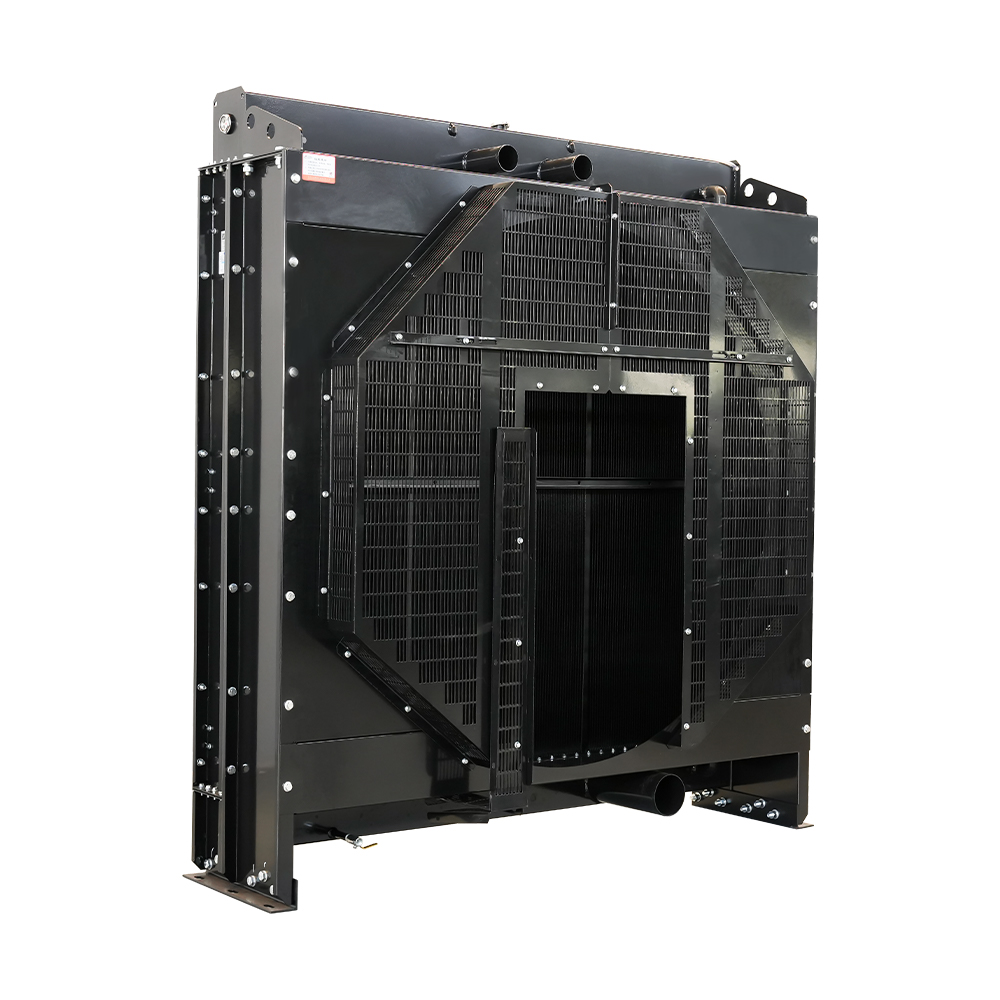

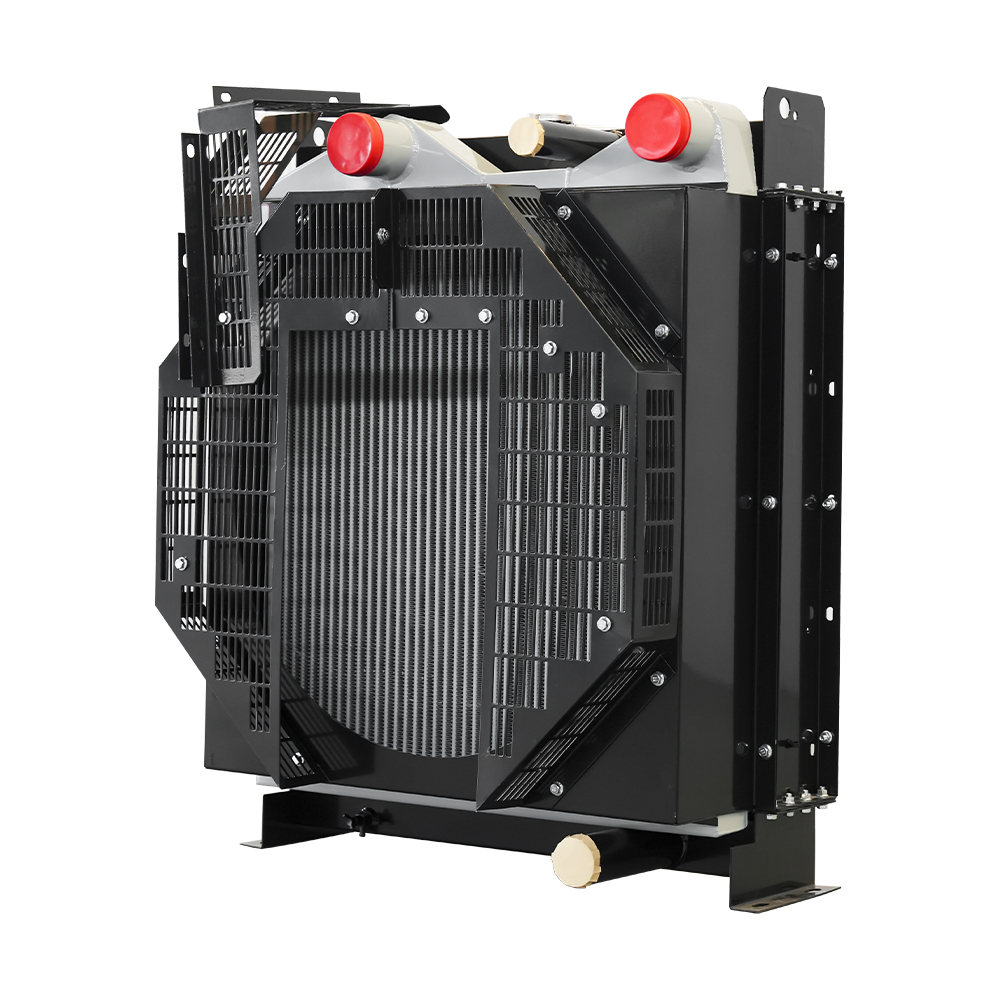

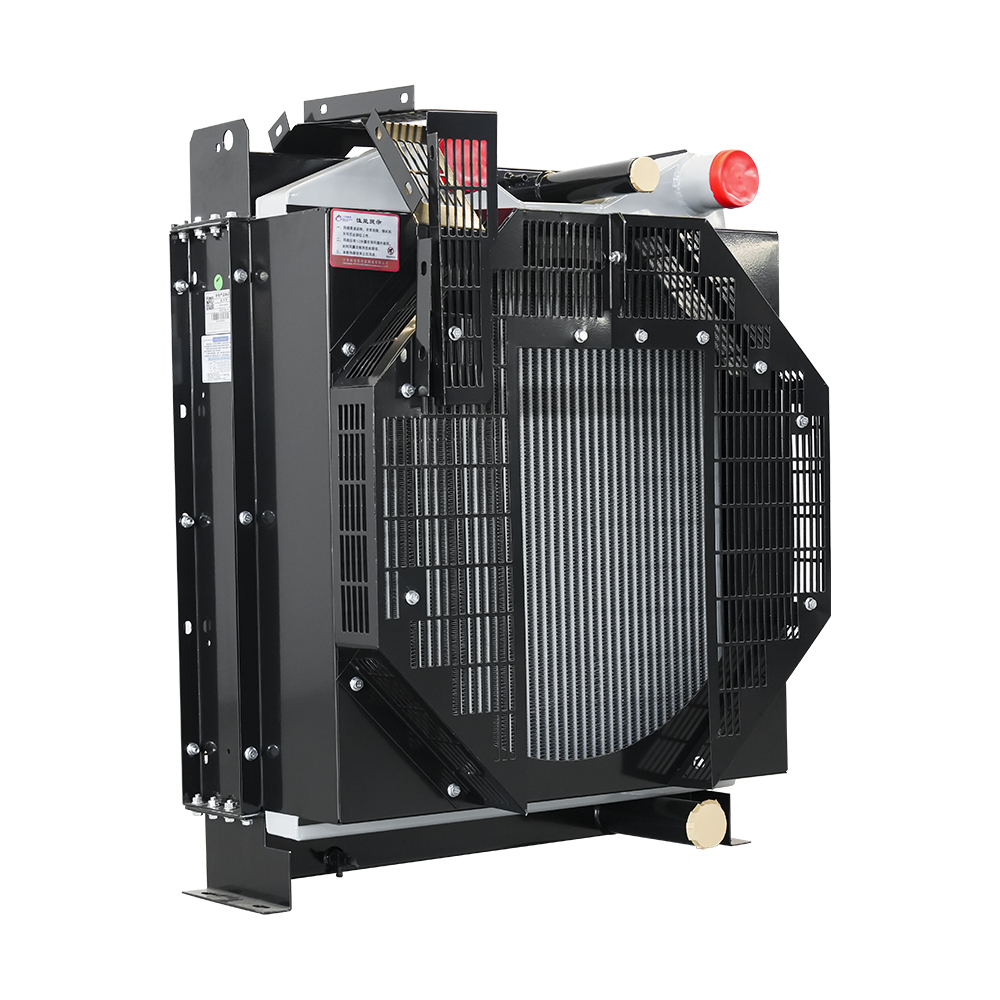

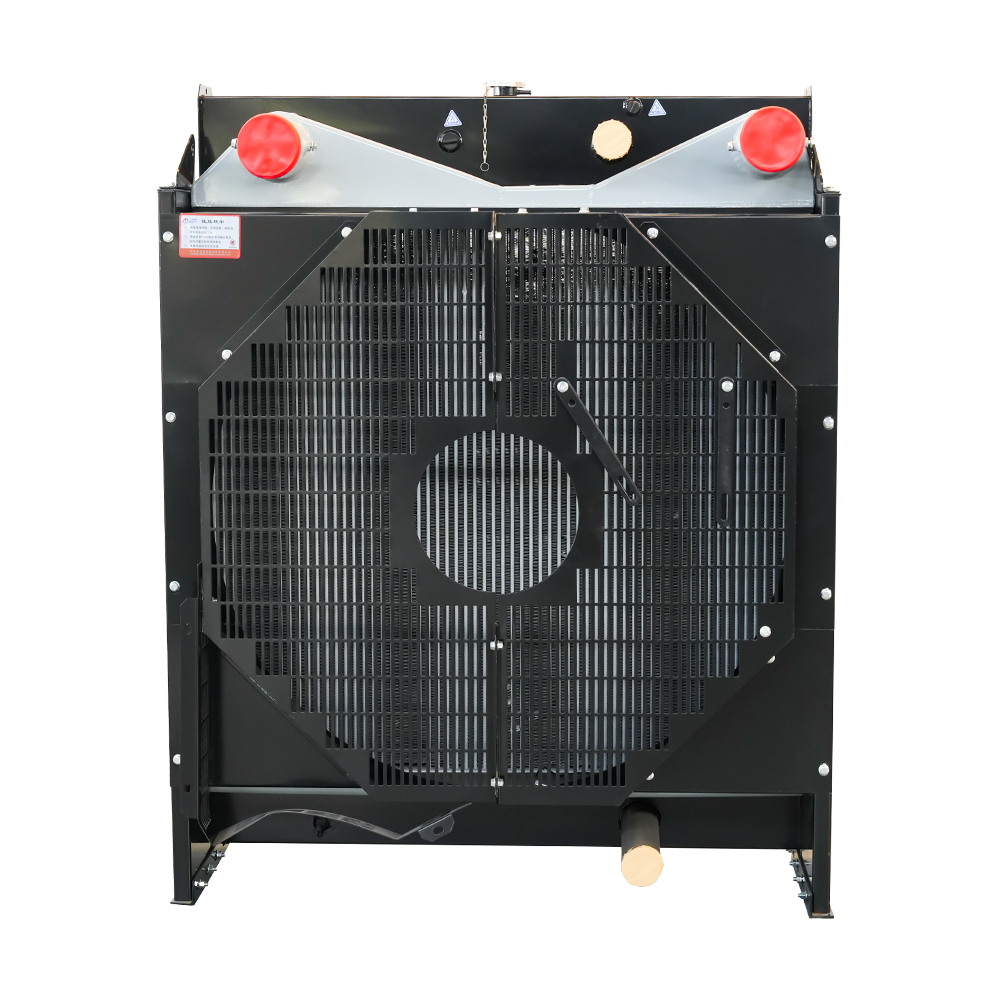

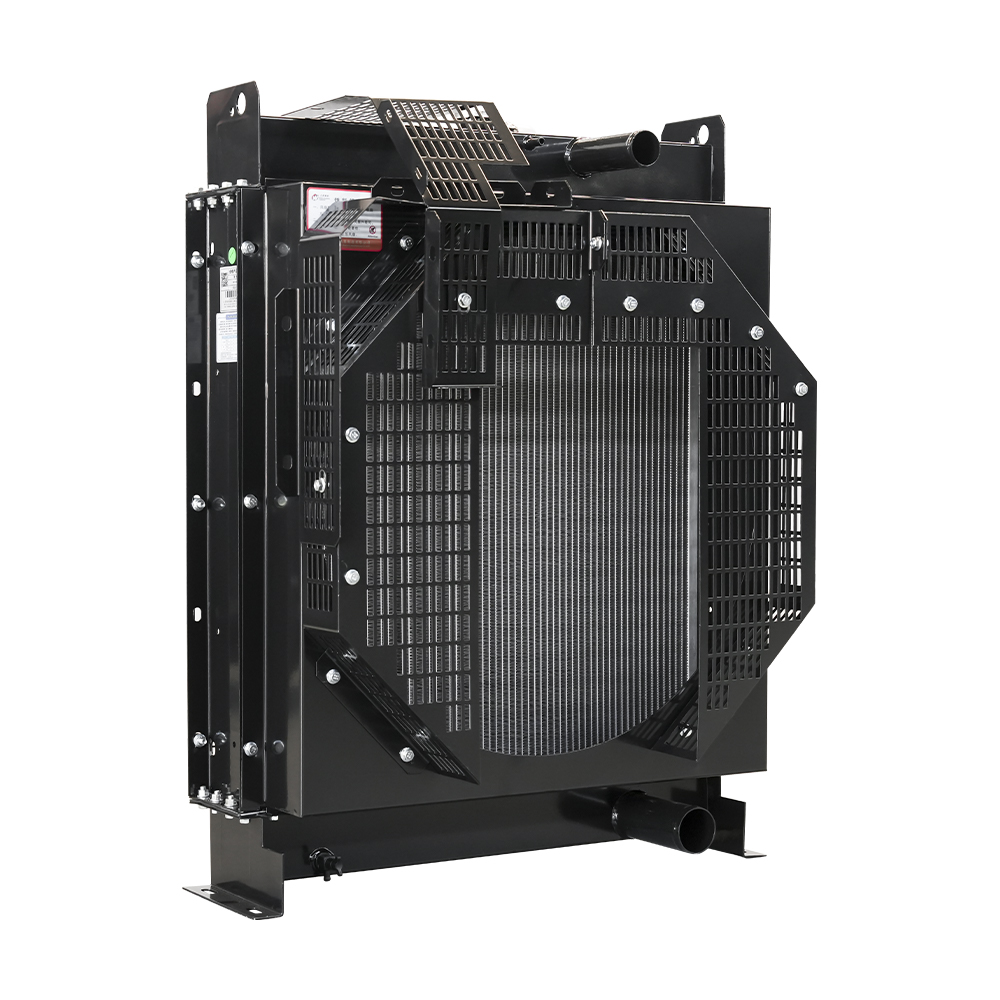

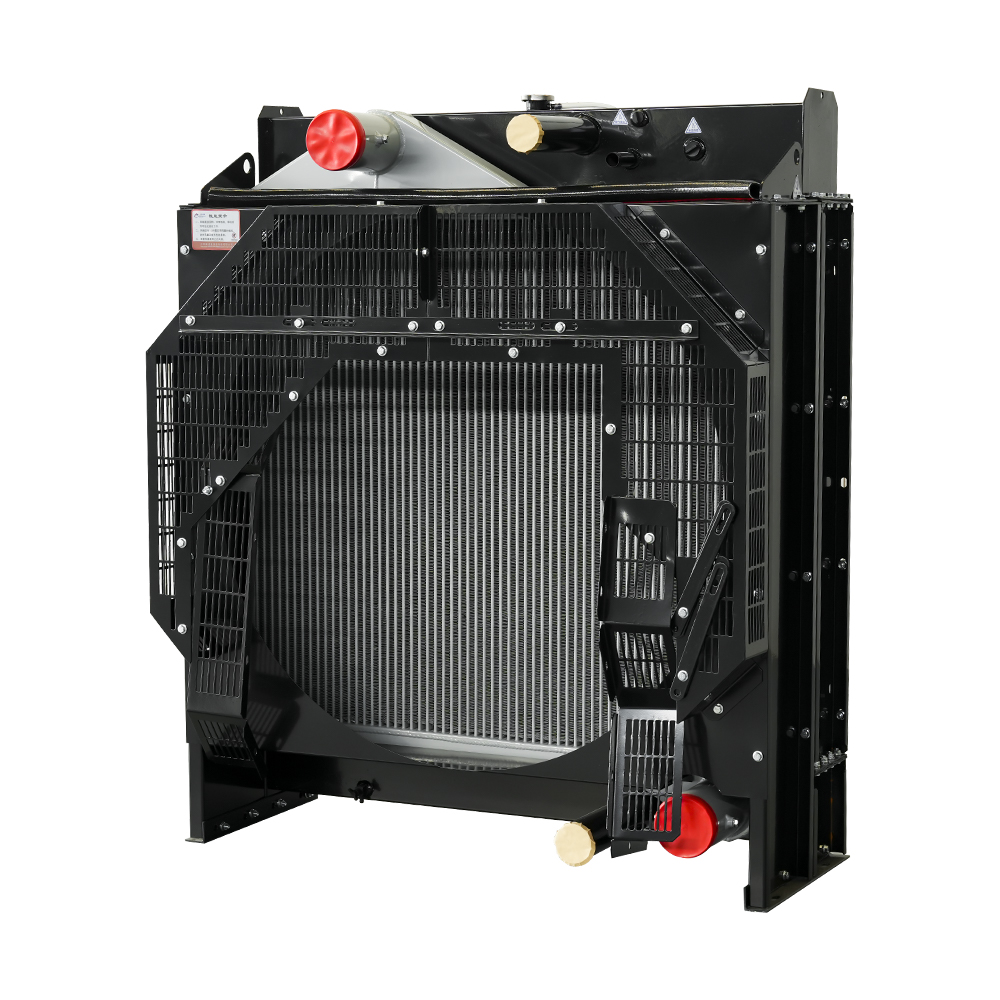

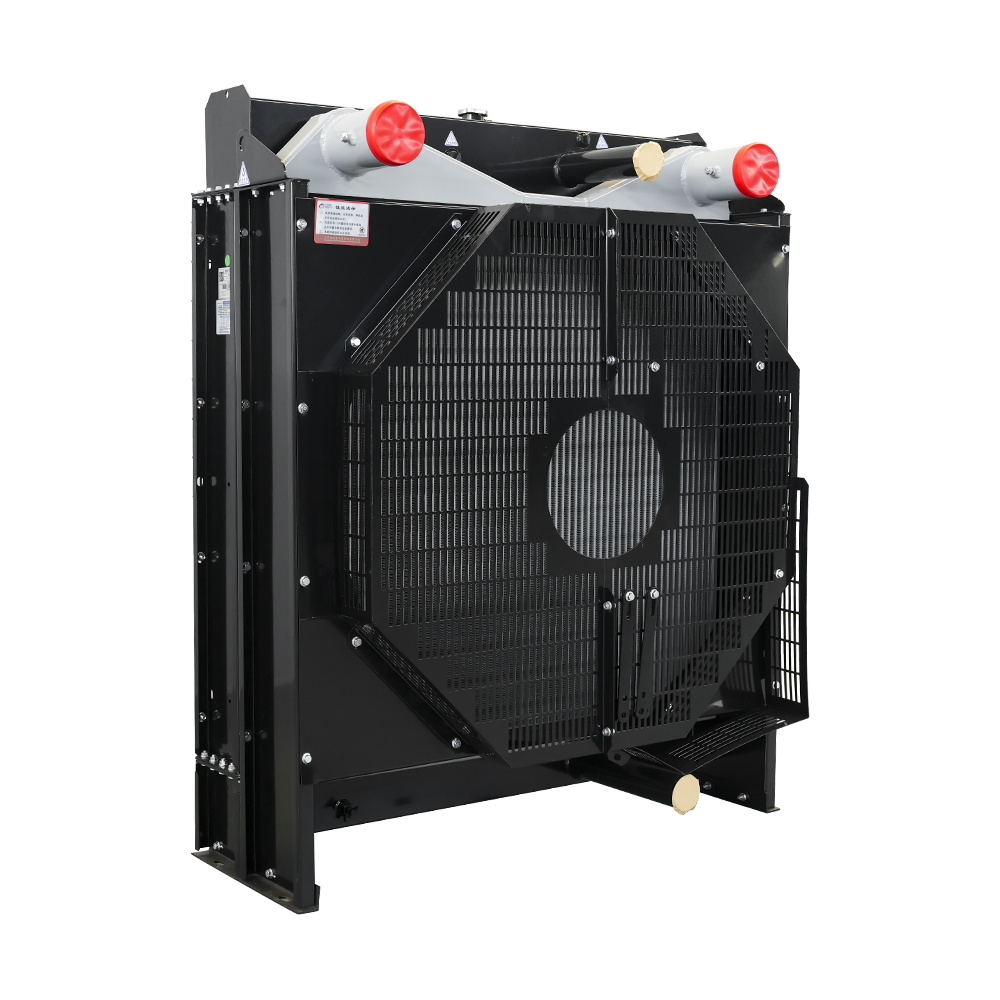

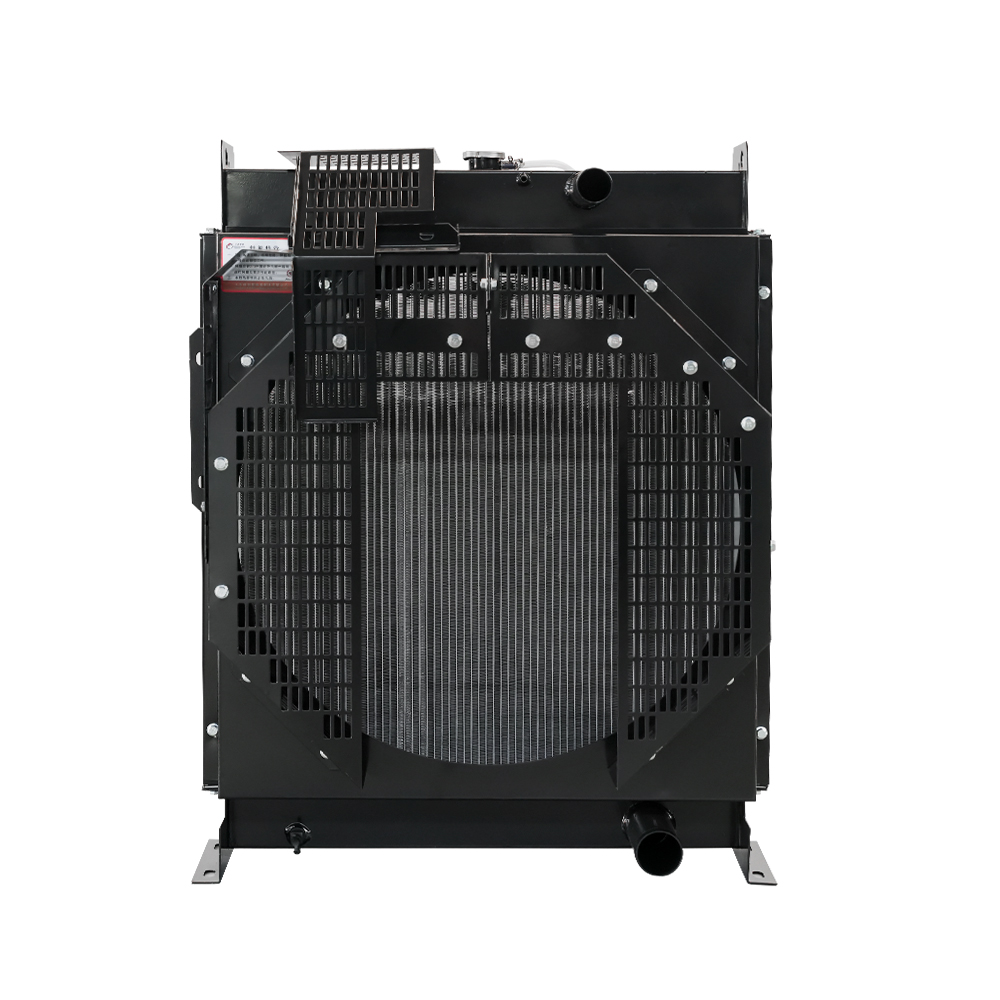

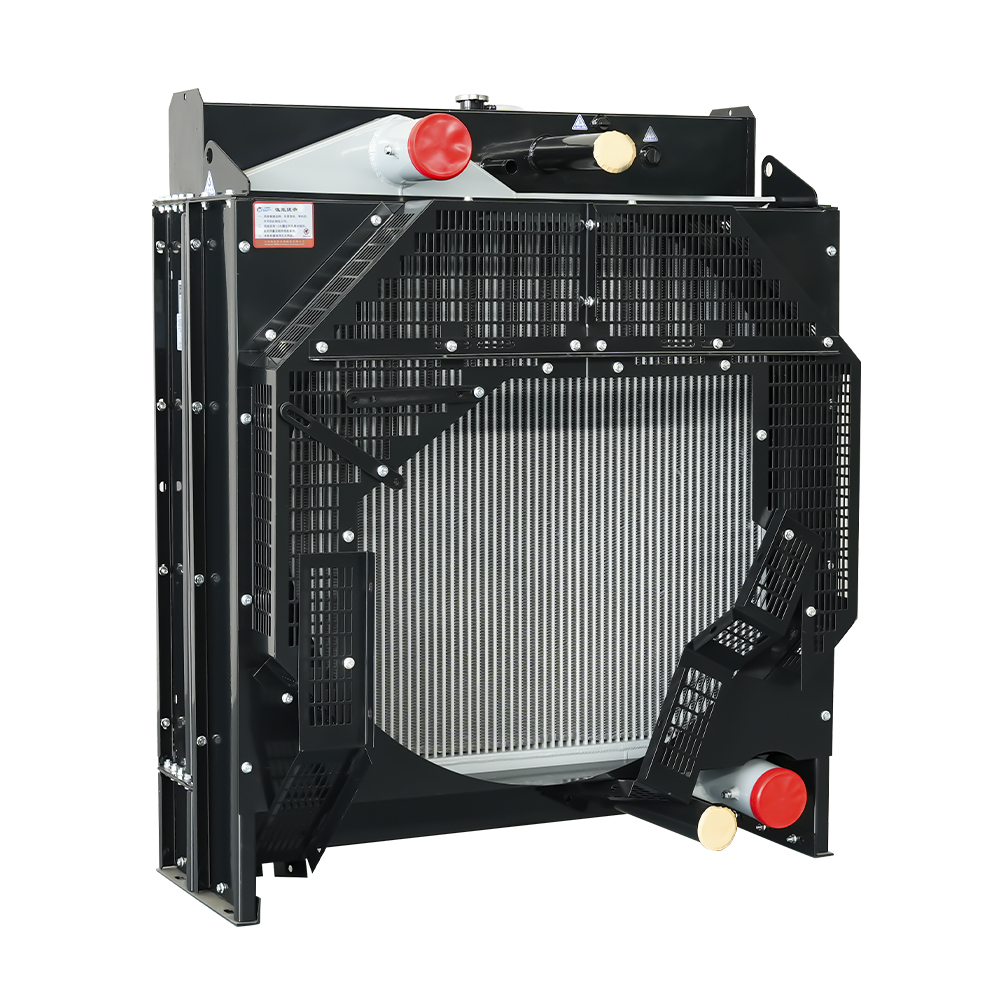

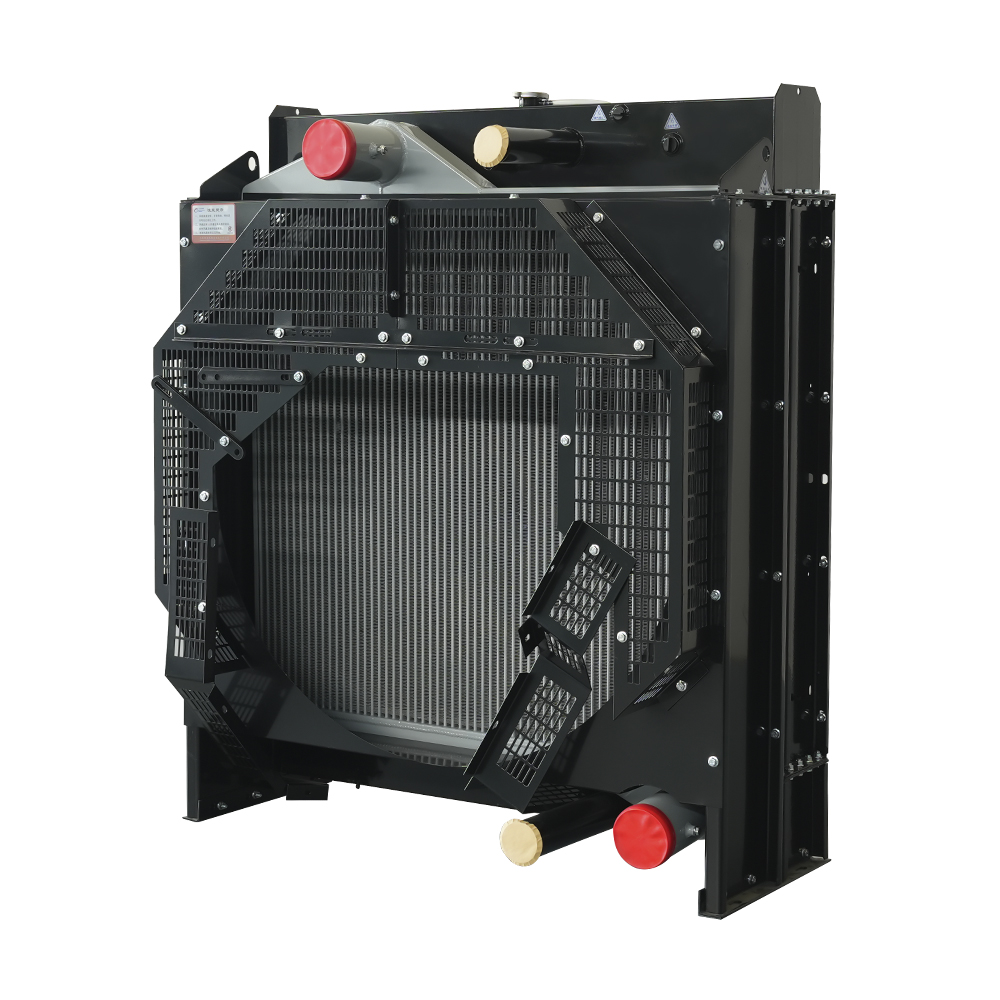

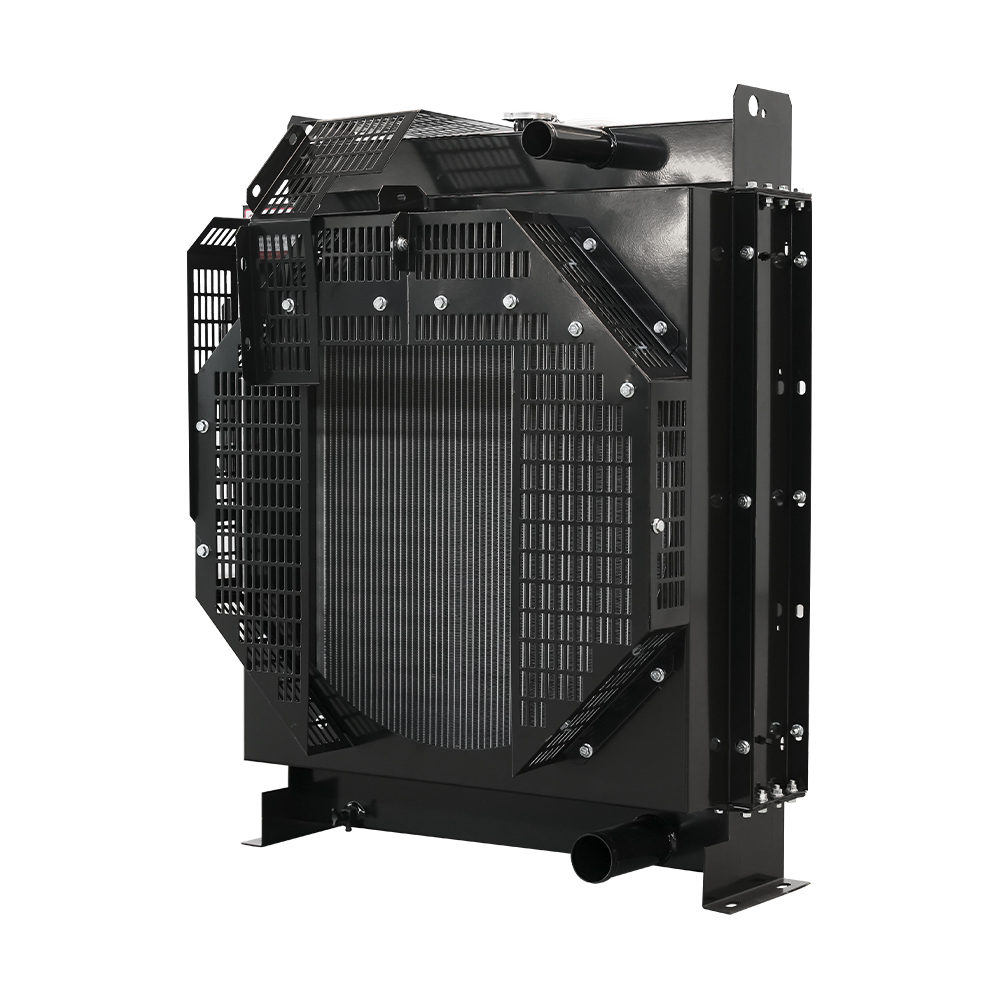

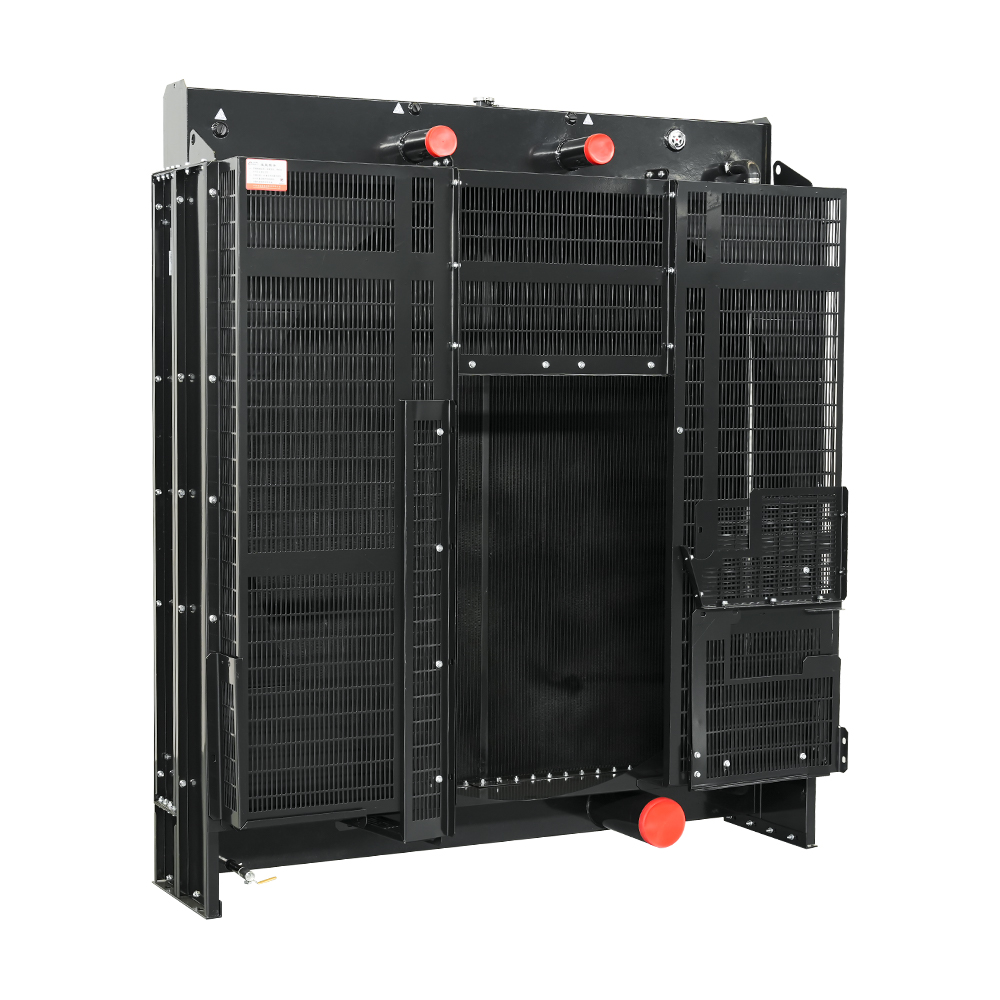

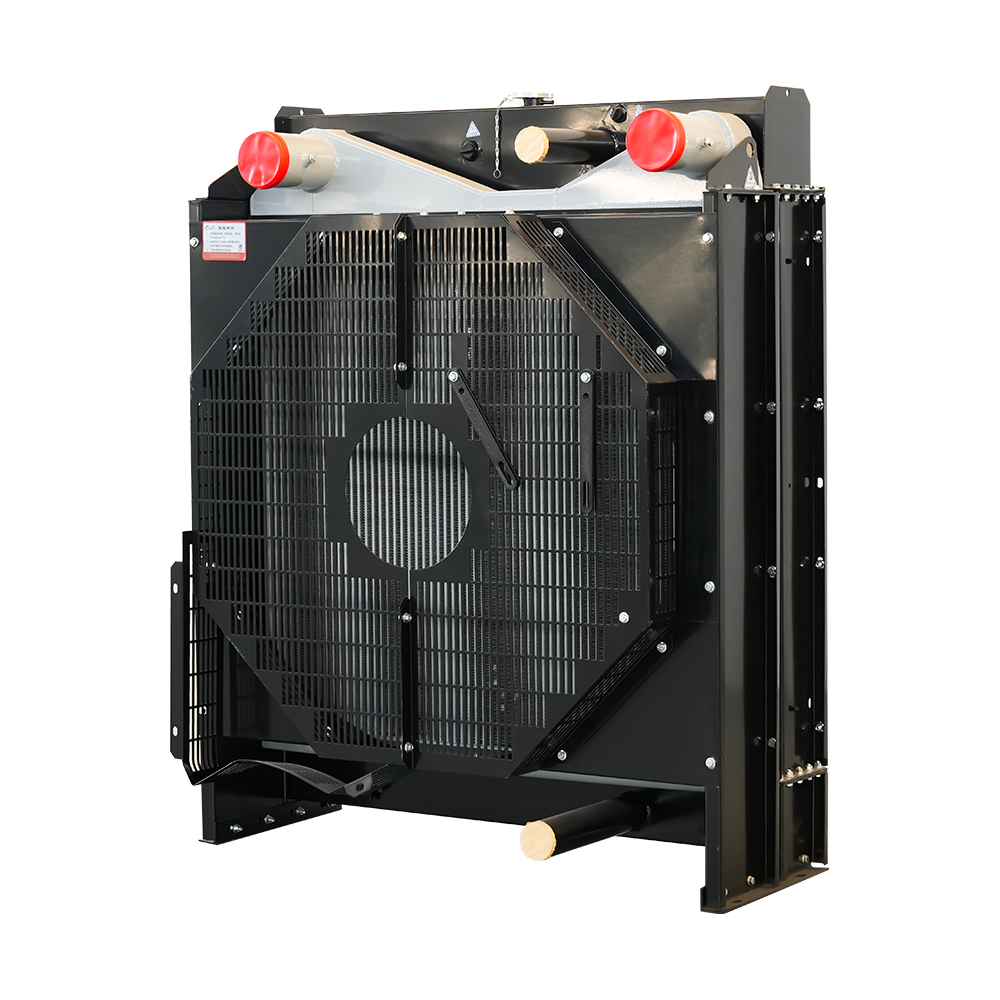

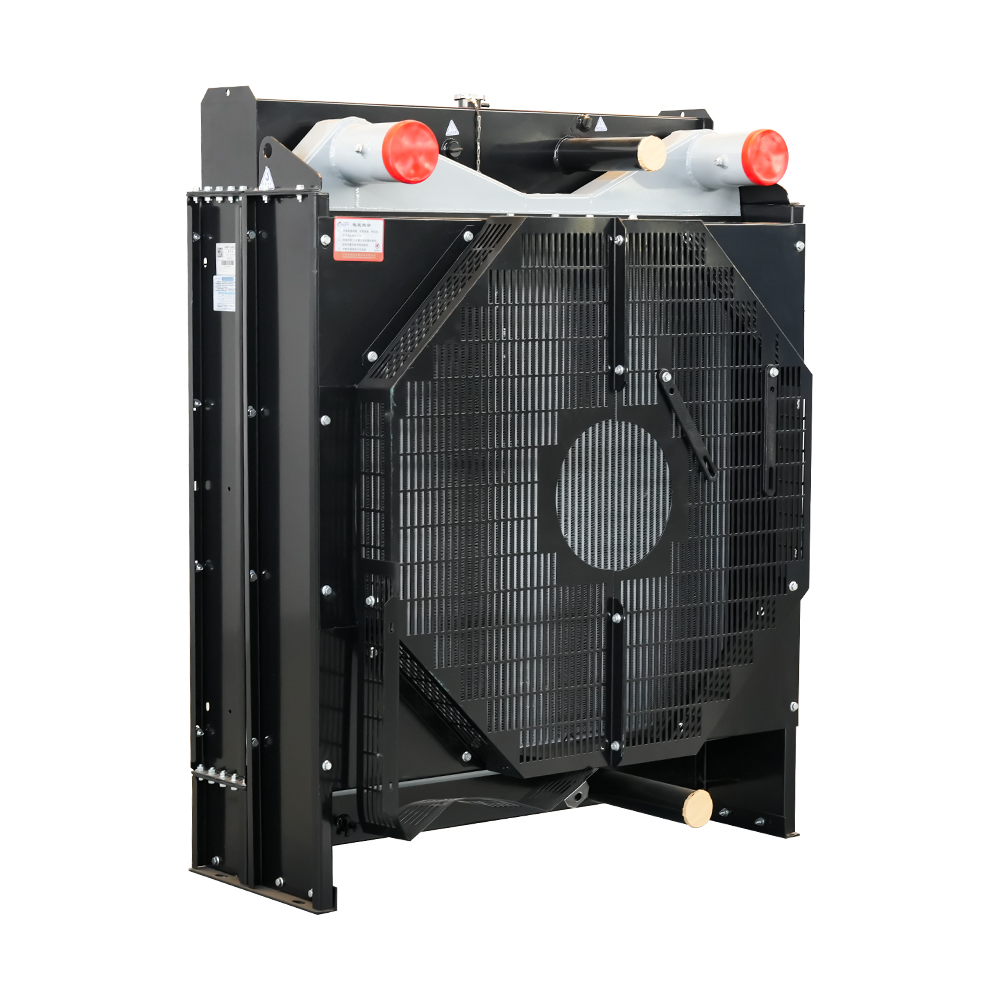

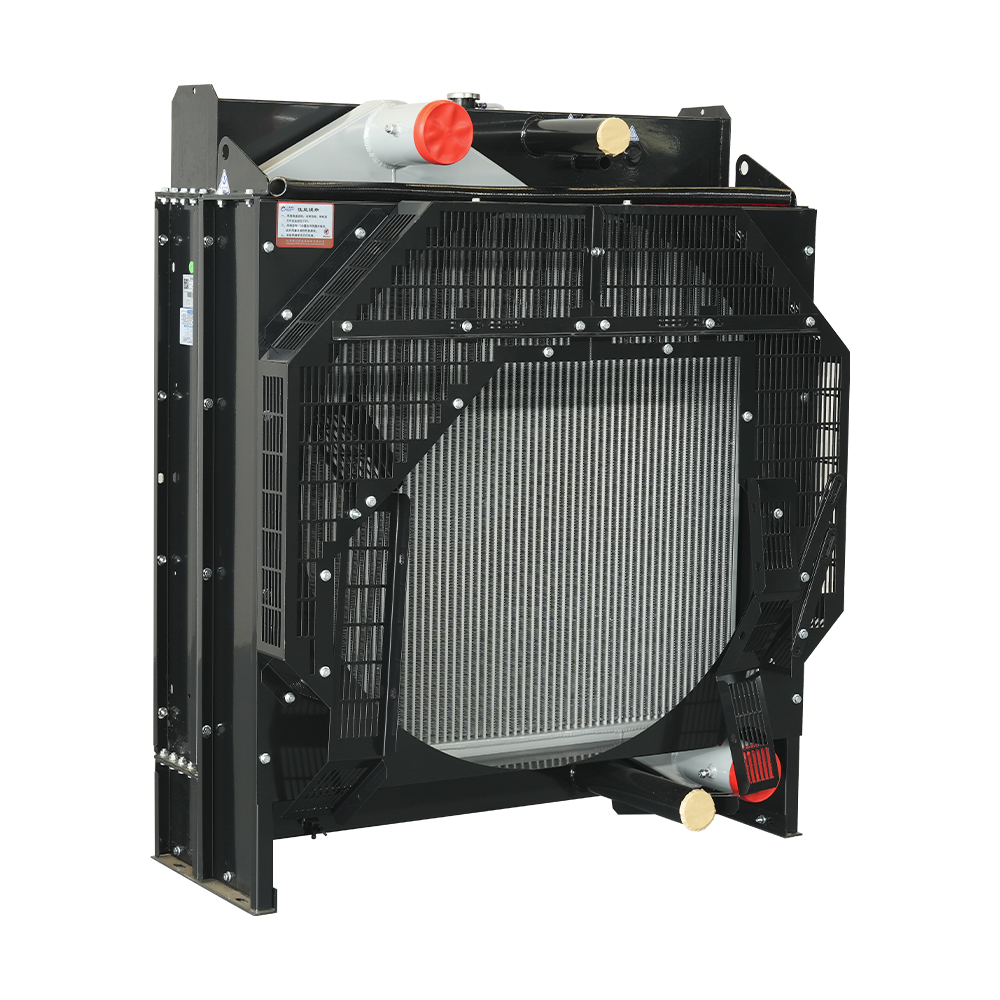

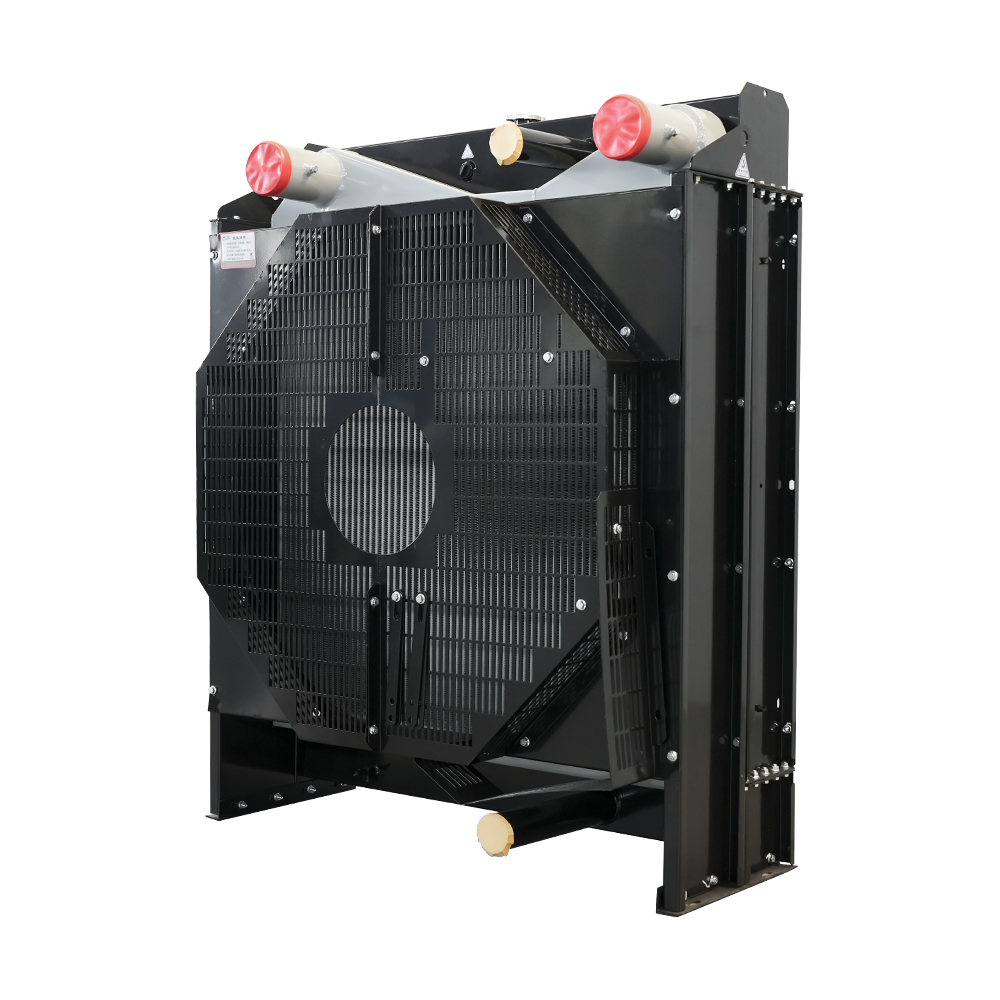

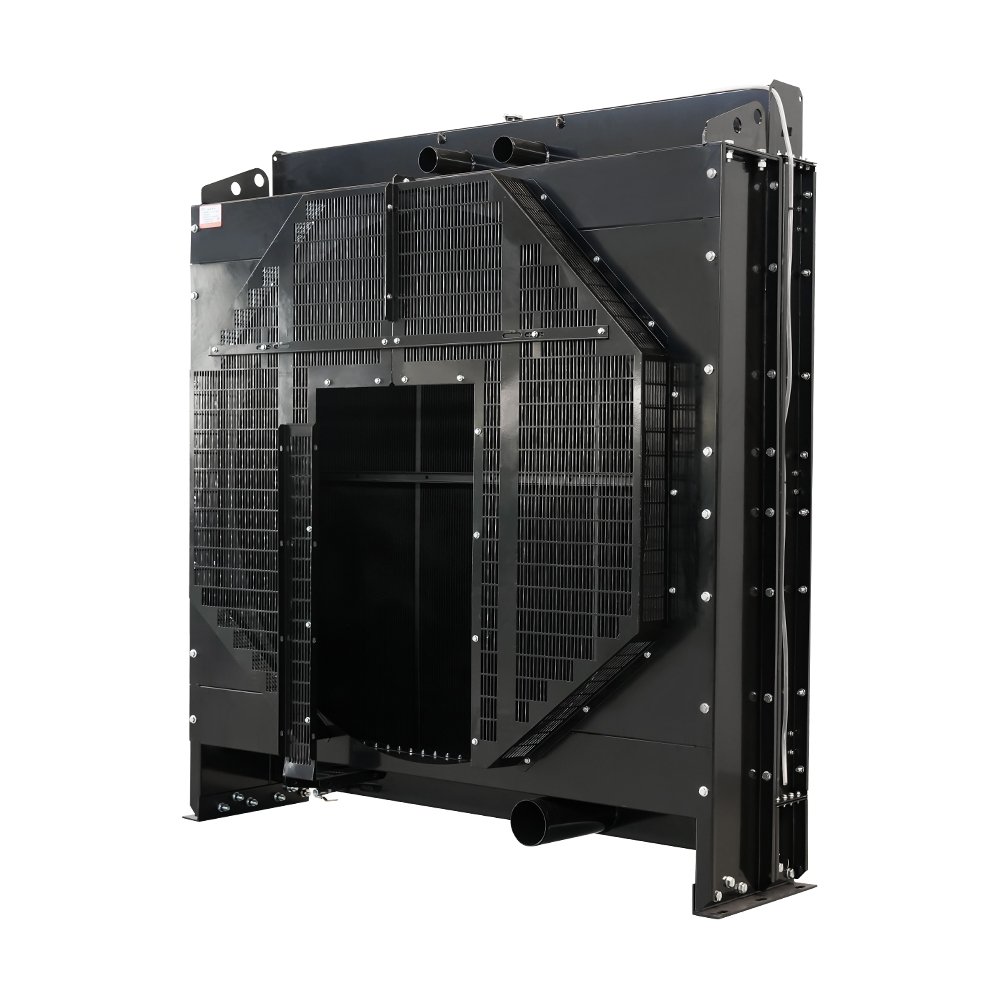

Cummins generátorradiátorok: teljes sorozatú lefedettség

Precíziós tervezésű radiátorokat gyártunk és szállítunk az összes jelentős Cummins generátoros motorsorozat — a kompakt B sorozatú egységektől a megawattosztályú QSK platformokig. Mindegyik radiátor úgy van megtervezve, hogy megfeleljen a célmotormodell specifikus hőelvezetési profiljának, hűtőfolyadékkör-konfigurációjának és beépítési követelményeinek. Az alábbiakban sorozatonkénti áttekintés található, amely segít a megfelelő hűtési megoldás kiválasztásában.

B sorozat és C sorozat – 17-275 kVA

A B sorozat (4BT, 4BTA, 6BTA, 6BTAA) és a C sorozat (6CTA, 6CTAA) a kereskedelmi generátorkészletekben legszélesebb körben alkalmazott Cummins motorok közé tartozik. A B sorozatú radiátorok általában használatosak motorra szerelt, szíjhajtású ventilátor konfigurációk alumínium vagy réz-sárgaréz magokkal. A C sorozatú motorok turbófeltöltéses utóhűtést vezetnek be, amelyhez hűtőket kell szerelni integrált töltőlevegő-hűtő (CAC) szakaszok vagy külön utóhűtő mag.

Ebben a termékcsaládban a legfontosabb kiválasztási szempontok közé tartozik a ventilátor átmérőjének kompatibilitása, a felső tartály és az alsó tartály csatlakozási mérete, valamint az, hogy a telepítés nyitott vagy tetővel zárt-e. Motoros (távirányítós) változatok állnak rendelkezésre beltéri vagy konténeres telepítésekhez, ahol a légáramlást el kell választani a motortértől.

Fedett modellek: 4BT3.9-G2, 4BTA, 4BTA3.9-G13, 6BTA, 6BTAA, 6CTA, 6CTAA, 6CTAA8.3-G9 és motoros meghajtású változatok.

F sorozat és Z sorozat – Kompakt és moduláris platformok

Az F sorozat (F2.8) könnyű és bérelhető generátoralkalmazásokhoz készült, ahol kompakt lábnyom és gyors üzembe helyezés prioritások. A radiátorcsomag mérete korlátozott, így a mag pontos mérete és a burkolat illeszkedése kritikus a recirkulációs veszteségek elkerülése érdekében.

A Z sorozatú (6ZTAA13) motorok 400–550 kVA-s generátorokat hajtanak végre, és nagyobb hőelnyelő terhelést igényelnek. nagyobb formátumú radiátormagok kiterjesztett bordamélységgel . Ventilátoros és motoros konfigurációk is elérhetők. A 6ZTAA13-G4-D motorhajtású hűtő például 1575 × 1286 × 1135 mm-es burkolattal rendelkezik, és 152 m² hőleadó terület .

Fedett modellek: F2.8-G3, 6ZTAA13-G3, 6ZTAA13-G4, 6ZTAA13-G4-D.

L sorozat – 6LTAA9,5 (275–400 kVA)

A 6LTAA9.5 motorsorozat turbófeltöltős és utóhűtött konfigurációval rendelkezik, amely a kétkörös hűtési igény : köpeny vízhűtés és külön alacsony hőmérsékletű töltőlevegő kör. Az ehhez a sorozathoz tartozó radiátoroknak elegendő magterületet kell biztosítaniuk mindkét áramkör számára, anélkül, hogy túllépnék a szerelési burkolatra vonatkozó megkötéseket.

A 6LTAA9.5-G1 ventilátorral hajtott radiátor eléri a hőleadási területet 74,9 m² , míg a motoros változat ezt kiterjeszti arra 93,3 m² — alkalmas magas környezeti vagy alacsony tengerszint feletti magasságú berendezésekhez.

Fedett modellek: 6LTAA, 6LTAA9.5-G1, 6LTAA9.5-G1-D.

N sorozat – NTA855 és NTAA855 (350–500 kVA)

Az N sorozatú (NTA855, NTAA855) motorok bizonyítottan hosszú löketű igáslovak jelentős hűtőfolyadék-áramlással. Radiátoraikra jellemző nagy ventilátorátmérők (Φ850–Φ950 mm) és nagy vízkapacitás (30–65 L) , elengedhetetlen a stabil hőszabályozáshoz folyamatos főteljesítmény mellett.

A távoli telepítést igénylő alkalmazásokhoz – például konténeres generátorokhoz vagy generátorszobákhoz – rendelkezésre állnak motoros vízszintes víztartály-konfigurációk (WS-típus), amelyek lehetővé teszik a hűtő akár több tíz méterrel a motortól való elhelyezését. A csőméretet és a statikus fejet gondosan kell kiszámítani hogy a motor hűtőfolyadék-szivattyú nyomási képességén belül maradjon.

Fedett modellek: N855-DM, NTA855-G1/G1A/G2A/G4/P500, NTAA855-G7/G7A/G7A-D.

KTA19 sorozat - 400-700 kVA

A KTA19 és KTAA19 motorok nagy teljesítményű turbófeltöltős utóhűtésű egységek jelentős intercooler hőterhelések dedikált irányítást igényel. Az ebbe a sorozatba tartozó ventilátoros radiátorok legfeljebb Φ1150 mm-es ventilátorátmérőt használnak, és a hőelvezetési tartományok a következők: 57,3 m² (KTA19-G4) – 212,4 m² (KTAA19-G5) , változattól függően.

A fő teljesítményű szivattyús alkalmazásokhoz (KTA19-P600-P840) a távoli típusú és vízszintes víztartályos radiátor szerelvények rugalmas telepítést tesznek lehetővé a teljes hőkapacitás megőrzése mellett. A zárt hurkú hűtőrendszerekhez hőcserélős (héj-csöves) opciók is rendelkezésre állnak.

Fedett modellek: KTA19-G4/G8/P750/P840, KTAA19-G5/G7/G7-8/P818, valamint WS és HBJ távirányítós változatok.

KTA38 sorozat - 800-1400 kVA

A KTA38 sorozat a Cummins egyik legigényesebb hőtechnikai kihívása a megawatt alatti tartományban. A teljes hőelnyelés teljes terhelésnél megközelítheti 800-1000 kW , amelyhez legfeljebb Φ1556 mm-es ventilátor átmérőjű radiátor szerelvények szükségesek, és a hőelvezetési terület eléri 233,9 m² (KTA38-G9) .

Ventilátor- és motorhajtású konfigurációk egyaránt megtalálhatók. Adatközpontokhoz, bányászati telephelyekhez, valamint olaj- és gázipari létesítményekhez, ahol a generátorokat beltéren telepítik, távoli vízszintes víztartályos radiátorok (WS-típus) és a lemezes hőcserélők (HBJ-típus) rugalmas távoli elhelyezéssel biztosítják a szükséges hőkapacitást – akár több méteres távolságra a motortól.

Fedett modellek: KTA38-G(G2)/G2A/G5/G9, KTAA38-G9A, valamint WS és HBJ távirányítós és hőcserélős változatok.

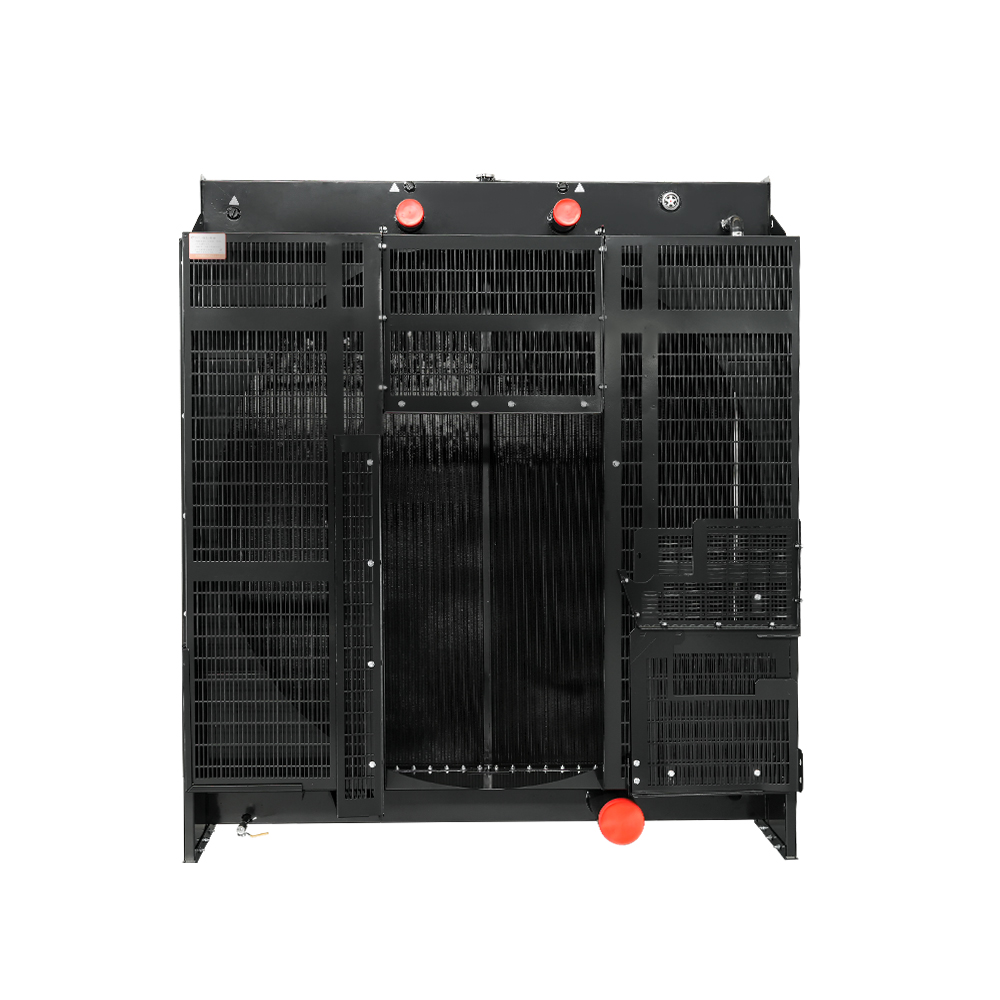

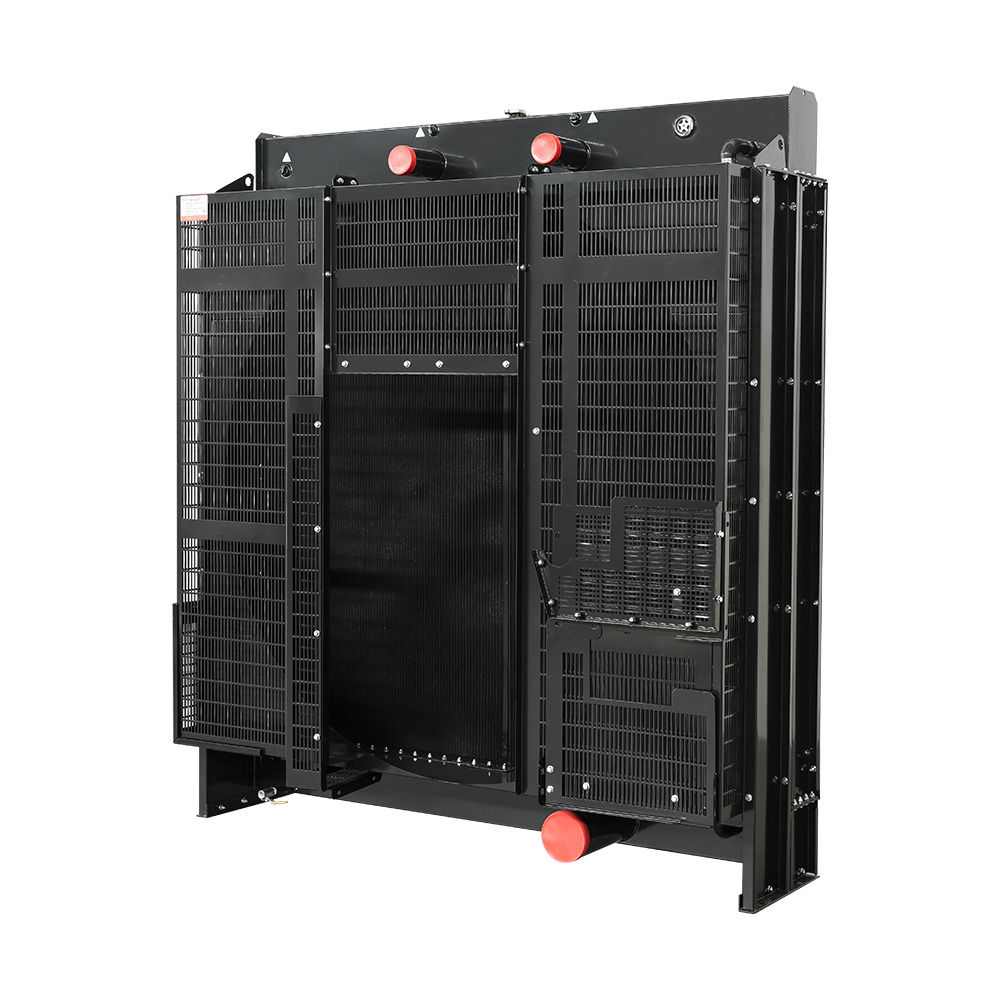

QSK sorozat – 1000 kW és 4500 kW között

A QSK platform (QSK19, QSK23, QSK50, QSK60) a kritikus fontosságú, nagy kapacitású generátorokat támogatja a kórházakban, adatközpontokban, bányászati üzemekben és offshore platformokon. Ebben a léptékben a teljes hőelnyelés meghaladhatja a 2-4 MW-ot egységenként , projekt szintű mérnöki gyakorlattá téve a hűtőrendszer tervezését.

A QSK motorokhoz való radiátorok a legnagyobbak a Cummins portfóliójában. A QSK60-G8-P radiátor például a 2714×2619×1205 mm-es boríték, 315,5 literes vízkapacitás és 570,7 m² hőelvezetési terület — így az egyik legintenzívebb hőintenzív egyegységes radiátor a generátorkészlet-alkalmazásokban. Négymotoros hajtáskonfigurációk állnak rendelkezésre a maximális légáramlás és a megbízható redundancia érdekében.

Fedett modellek: QSK19-G4/G11, QSK23-G3, QSK50-G17, QSK60-G4-P/G8-P/G23-P, QST30-G4, K50N-G10.

QSB / QSL / QSX / QSZ sorozat – QS platform (30–900 kVA)

A QS (Quantum System) platform széles teljesítményspektrumot fed le az elektronikusan vezérelt, károsanyag-kibocsátásnak megfelelő motorokon keresztül. Integrált tüzelőanyag- és hőkezelési rendszereik gyakran eredményeznek magasabb töltőlevegő-hőmérséklet és pontosabb hűtőfolyadék hőmérsékleti követelmények a mechanikus elődökhöz képest.

• QSB7-G5: Ventilátor átmérője Φ900mm, 73 m² hőelvezetési terület – alkalmas 200 kVA osztályú generátorokhoz.
• QSL8.9-G4 / QSL9-G7: Középkategóriás L9 platform; ventilátorral és motorral hajtott opciók egyaránt 78,8-88,7 m² eloszlási területtel.
• QSX15-G8: Nagy teljesítményű X15 platform; 115,3 m² elvezetési terület, ventilátor átmérője Φ1155 mm.
• QSZ13-G2/G3/G7/G310: Z13 platform 450–600 kVA burkolattal; hőleadási terület 106,5-129,5 m².

Minden QS sorozatú hűtőt a motorhoz optimalizált belső bordák specifikációival terveztek hitelesített hűtőfolyadék hőmérsékleti határértékek , biztosítva a megfelelőség fenntartását névleges környezeti feltételek melletti leértékelés nélkül.

VTA sorozat – V-konfiguráció, nagy kimenet (500–1200 kVA)

A VTA28 motor V-blokk architektúrája speciális hűtőfolyadék-elosztási követelményeket támaszt. A radiátoroknak szállítaniuk kell szimmetrikus áramlás mindkét hengersoron keresztül a termikus egyensúlyhiány megelőzése érdekében. A VTA28-G5 és VTA28-G6 radiátorok ventilátorátmérője Φ1260–Φ1460 mm, hőleadási területe pedig 175,3 m² , mély magokkal a nagy V-motorokra jellemző kombinált köpenyvíz és olajhűtő hőterhelés kezelésére.

Fedett modellek: VTA28-G5, VTA28-G6.

MTA sorozat – tengeri hűtési megoldások

Az MTA (Marine Turbocharged Aftercooled) motorokon alapuló tengeri generátorok olyan környezetben működnek, ahol a hagyományos léghűtéses radiátorok nem praktikusak. MTA radiátorainkat úgy tervezték, mint köpeny víz hőcserélők tengervízzel vagy nyersvíz körökkel hűtve. Az anyagopciók között szerepel a réz-nikkel csőköteg a sós víz ellenállása érdekében, és a titán elemek az agresszív offshore környezetekhez.

A tengervíz megfelelő áramlási sebessége és a szűrő mérete elengedhetetlen a tiszta hőátadó felületek fenntartásához. Minden MTA hőcserélő-konstrukció megfelel a termosztatikus szelep követelményeinek megakadályozza a nedves halmozódást és a páralecsapódást kis terhelésű üzem közben.

Fedett modellek: MTAII-G2A, MTAAII-G3.

QSNT sorozat – Földgáz- és biüzemanyag-platformok

Gázüzemű Cummins generátorok a QSNT platformon a különböző égési hőprofil dízel társaihoz képest, jellemzően magasabb töltőlevegő-hőmérsékleten üzemel. A QSNT radiátorok beépítettek alacsony hőmérsékletű utóhűtő szakaszok a kopogás elnyomására, miközben fenntartja a kimenő teljesítményt a különböző üzemanyag-összetételeknél.

A QSNT-G3 és QSNT-G4X egységek akár Φ945 mm-es ventilátorátmérőt is lefednek, 69,5–139,8 m² hőelvezetési területtel. Távoli lemezes hőcserélő (HGPBJ) változatok állnak rendelkezésre olyan telepítésekhez, ahol a radiátort le kell választani a generátorházról.

Fedett modellek: QSNT-G3, QSNT-G4X, QSNT-G3 HGPBJ távirányító.

Hogyan válasszuk ki a megfelelő Cummins radiátort

A projektjének megfelelő radiátorspecifikáció megerősítéséhez a következő információkra van szükség:

1. Motor modell és generátor modellszám (pl. KTA19-G8, QSX15-G8) – ez határozza meg a maghőelutasítási adatokat és a csatlakozási méreteket.
2. Telepítés típusa — nyitott csúszótalp, tetővel zárt, konténeres vagy távoli elhelyezés — meghatározza, hogy ventilátoros vagy motoros konfigurációt kell alkalmazni.
3. A helyszín környezeti hőmérséklete és magassága — mindkét tényező befolyásolja a radiátor kapacitását, és szükség lehet a leértékelés kompenzálására nagyobb magfelület vagy további ventilátorteljesítmény révén.
4. Üzemi ciklus — főteljesítmény, folyamatos, vészkészenlét — befolyásolja a tervezésben megkövetelt hőtartalékot.
5. Különleges környezeti követelmények – part menti/sósvízi expozíció, magas hőmérsékletű sivatagi vagy tengeri tengeri – meghatározza az anyag- és felületkezelési előírásokat.

Mérnöki csapatunk összevetheti az Ön motormodelljét teljes gyártási adatbázisunkkal, és javasolhatja az optimális hűtőkonfigurációt. Egyedi méretek, nem szabványos csatlakozások és OEM cserekövetelmények mind a szokásos szolgáltatási körünkbe tartoznak.
