Iparági tudás
A generátorradiátor méretezése hőelvezetéssel, nem kW adattábla szerint
Gyakori buktató az a generátor hűtőradiátor csak generátor kW-tól. Ami valójában szabályozza a hűtő kapacitását, az a motoré hő elutasítása hűtőfolyadékba (és töltőlevegőbe, ha be van építve). Két azonos kW teljesítményű motor a lökettérfogattól, a turbófeltöltéstől, az égés kalibrálásától és a károsanyag-kibocsátás utókezelésétől függően nagyon eltérő hőt képes visszautasítani.
Mit kell kérni a motor/genset adatlapról
- Hűtőfolyadék hő visszaszorítása névleges terhelésnél és a leggyakoribb üzemi terhelésnél
- A hűtőfolyadék áramlási sebessége és a megengedett hűtőfolyadék oldali nyomásesés
- A termosztát kimeneti hőmérséklete és a hűtőfolyadék maximális megengedett hőmérséklete
- A tervezési környezeti hőmérséklet és magasság korrekciós követelményei
Gyártásunk során általában a tesztgörbék alapján érvényesítjük a méretezést, ahelyett, hogy egyetlen „kapacitási” számra hagyatkoznánk – ez csökkenti a túlméretezési költségeket, miközben elkerüli az alulhűtési kockázatot magas környezeti vagy korlátozott légáramlás esetén.
Bordasűrűség és szennyeződés: A cső- és bordás geometria kiválasztása a webhelyhez
A nagyobb bordasűrűség fokozhatja a hőátadást, de növeli a légoldali ellenállást is, és érzékenyebbé válik a porral, olajköddel és rovarokkal szemben. A bányászati, cement-, mezőgazdasági vagy út menti létesítményekben működő generátorok esetében a „több borda” gyakran azt jelenti, gyorsabb teljesítményromlás hacsak nem fegyelmezett a szűrés és a tisztítás.
Gyakorlati kiválasztási jelzések
- Poros környezet: előnyben részesítse a nyitottabb bordatávolságot a tisztítási időközök meghosszabbítása érdekében
- Tengerparti/magas sótartalmú levegő: előnyben részesítse a korrózióvédelmi stratégiát (anyag/bevonat) az agresszív bordasűrűséggel szemben
- Kompakt házak: egyensúlyba hozza a borda sűrűségét ventilátor funkcióval – ne „oldja meg a hőt” légáramlási szűk keresztmetszet létrehozásával
Ökölszabály: ha csapata nem tudja reálisan fenntartani a gyakori tekercstisztítást, a maximális tiszta tekercs teljesítmény elérése helyett válasszon olyan geometriát, amely elviseli a szennyeződést.
Miért dönti el a ventilátor statikus nyomása és a burkolat kialakítása a valódi hűtési teljesítményt?
A fűtőtest teljesítményét a terepen gyakran a légáramlás korlátozza, nem a mag hatékonysága. A szabadon fújó körülmények között „elég nagynak” tűnő ventilátor alulteljesíthet, ha magot, rácsot, burkolati hajlatokat és hangcsillapítást ad hozzá. Ami számít, az a ventilátor görbe a rendszerhez szükséges statikus nyomás .
Lepel részletek, amelyeket a vásárlóknak ellenőrizniük kell
- A ventilátor-mag távolság és a csúcshézag (túl nagy növeli a recirkulációt és a zajt)
- Egyenletes légáramláseloszlás a magon keresztül (elkerüli a forró pontokat és a cső kifáradását)
- Tömítés a burkolat és a mag kerülete között (megakadályozza a bypass levegőt)
Az összeállítások tesztelésekor figyelünk a helyi hőmérséklet-emelkedésre – ez gyakran a bypass szivárgás vagy az egyenetlen sebességprofil jele, nem pedig az „elégtelen radiátorméret”.
A hűtőfolyadék oldali nyomásesése: A rejtett jellemzők, amelyek összetörhetik a motort
Még egy jó méretű mag is problémákat okozhat, ha túl nagy a hűtőfolyadék oldali nyomásesés. A túlzott korlátozás csökkentheti a motoron keresztüli áramlást, megemelheti a fém helyi hőmérsékletét, és átmeneti terhelések esetén krónikus túlmelegedést válthat ki. A vízszivattyú tömítéseit és csapágyait is megterhelheti.
Hogy néz ki a „jó” a közbeszerzési dokumentumokban?
- Megadott megengedett radiátor nyomásesés meghatározott hűtőfolyadék áramlási sebességnél
- Az alapmodell és a csőkialakítás a motor szivattyú görbéjéhez igazodva
- A hitelesítési adatok stabil hűtőfolyadék kimeneti hőmérsékletet mutatnak a szivattyú kavitációs tünetei nélkül
Vevői tipp: ha egy szállító nem tud nyomáseséssel kapcsolatos információkat megadni, akkor Ön vállalja az integrációs kockázatot, amely az üzembe helyezéskor fog felszínre kerülni.
Az anyagválasztás nem csak a hővezető képességen múlik. A javíthatóságról, a rezgéstűrésről, a korróziós környezetről és az életciklus költségeiről is szól. A rezet/sárgarézet gyakran előnyben részesítik ott, ahol gyakori a terepi javítás; Az alumínium a súlyérzékeny kialakítások és a modern gyártási konzisztencia terén kiváló lehet, ha a korrózióvédelmet megfelelően tervezték.
| Döntési tényező | Réz/sárgaréz mag | Alumínium mag |
| Terepjavítás | Általában könnyebb javítani sok régióban | Speciális folyamatokat igényelhet |
| Súly | Nehezebb | Könnyebb |
| Vibrációs stratégia | Robusztus, megfelelő rögzítéssel | Az illesztések/tartók gondos tervezését igényli |
| Korrózió elleni védekezés | A hűtőfolyadék kémiájától és a szórt áramtól függ | Gyakran szigorúbb hűtőfolyadék-szabályozást igényel |
Gyakorlati összehasonlítás a radiátor anyagának a karbantartási valósághoz és a helyszíni környezethez való igazításához.
Saját gyártásunkban akkor látjuk a legjobb eredményeket, ha a vásárlók a karbantartási képesség és a környezet alapján választanak anyagot, nem pedig egyetlen „legjobb” feltételezés alapján.
Hűtőfolyadék-kémia: Kavitáció, vízkőképződés és miért drága a hűtőfolyadékok keverése
Sok radiátor „meghibásodás” kémiai hiba: a vízkőképződés csökkenti a hőátadást, a kavitáció károsítja a fémfelületeket a nagy sebességű zónák közelében, és az összeférhetetlen adalékcsomagok iszapot képeznek, amely eltömíti a csöveket. A dízelgenerátorok esetében a rossz hűtőfolyadék-gyakorlat költsége úgy jelenik meg túlmelegedés a terhelés átvétele során és az alkatrészek idő előtti kopása.
Helyszíni szokások, amelyek védik a radiátor magját
- Koncentrátumok keveréséhez használjon ioncserélt/desztillált vizet (megakadályozza az ásványi lerakódást)
- Kerülje a hűtőfolyadék-technológiák keverését, kivéve, ha a motor eredeti gyártója ezt kifejezetten megengedi
- Tartsa fenn az inhibitorszinteket és a pH-t időszakos teszteléssel, ne „csak felülről”
- Földelési és elektromos ellenőrzések a szórt áram korróziós kockázatának csökkentése érdekében
Praktikus elvitel: a tiszta mag nem tudja kompenzálni a leromlott hűtőfolyadékot; kezelje a hűtőfolyadékot specifikációkkal rendelkező fogyóanyagként, ne csak folyékony töltetként.
Magasság és környezeti leértékelés: Mi változik 1000 m felett?
A magasság növekedésével a levegő sűrűsége csökken. Az alacsonyabb sűrűség kisebb légáramlást jelent azonos ventilátorsebesség mellett, ami csökkenti a radiátor hőelvonását. Ugyanakkor a motorok lelassulhatnak, de nem mindig eléggé ahhoz, hogy ellensúlyozzák a hűtési veszteségeket – különösen a kompakt, csendes házakban.
Hogyan kell helyesen megadni
- Adja meg a tervezési környezeti hőmérsékletet és a helyszíni magasságot a beszerzési rendelésen
- Ilyen körülmények között is meg kell követelni a teljesítmény megerősítését, nem csak a „szokványos” tengerszinti feltételezések esetén
- Ha burkolatot használ, adja meg a szívó-/kipufogócsatornák adatait (ezek hajtják a rendszer nyomását)
Mert mi szállítjuk 30 ország A változatos éghajlati viszonyok mellett hozzászoktunk ahhoz, hogy ezeket a helyspecifikus korlátokat a beszerzés túlbonyolítása nélkül tervezzük.
A radiátor felszerelése és rezgésszigetelése: repedések és szivárgások csökkentése
A dízelgenerátorok folyamatos vibrációt és torziós gerjesztést állítanak elő, a szállítás pedig lökésterhelést ad. Sok szivárgás az illesztéseknél, fejléceknél vagy szerelési interfészeknél keletkezik, amikor a szigetelés nem megfelelő vagy rosszul van beállítva. A legjobb radiátor még mindig meghibásodhat, ha a támogatási stratégia rossz.
Szerelési gyakorlatok, amelyek meghosszabbítják az élettartamot
- Használjon a radiátor tömegének és a várható rezgésspektrumának megfelelő méretű szigetelő rögzítőket
- Lehetővé teszi a hőtágulást kötés nélkül (hornyolt konzolok vagy megfelelő támasztékok)
- Kerülje el a tömlő előfeszítését és elcsúszását; megfelelő hajlítási sugarat és támasztóbilincseket használjon
- Szabályozza a rezonanciát a ventilátor, a burkolat és a keret merevségének ellenőrzésével
Vevői betekintés: rezgési szempontokat kérjen a radiátor szerelvény részeként, ne pedig utólagos szerelésként.
Szivárgásvizsgálat és minőségi jelek, amelyek fontosak a radiátorszállítónál
Nem minden „nyomásteszt” egyenlő. Egy rövid hidroteszt során előfordulhat, hogy kimaradnak a lyukak, amelyek a hőciklus után szivárognak. A vevőoldali átvilágítás érdekében keressen olyan folyamatot, amely a gyártási ellenőrzéseket megismételhető átvételi teszteléssel köti össze.
Minőségi ellenőrző pontokat érdemes kérni
- Dokumentált szivárgásvizsgálati nyomás, tartási idő és elfogadási kritériumok
- Nyomon követhetőség a magtételekhez és a keményforrasztási paraméterekhez
- Hőciklus vagy validációs tesztelés új tervekhez
- Átlátható csomagolás és szállítási védelmi terv a bordák és a fejléc károsodásának megelőzése érdekében

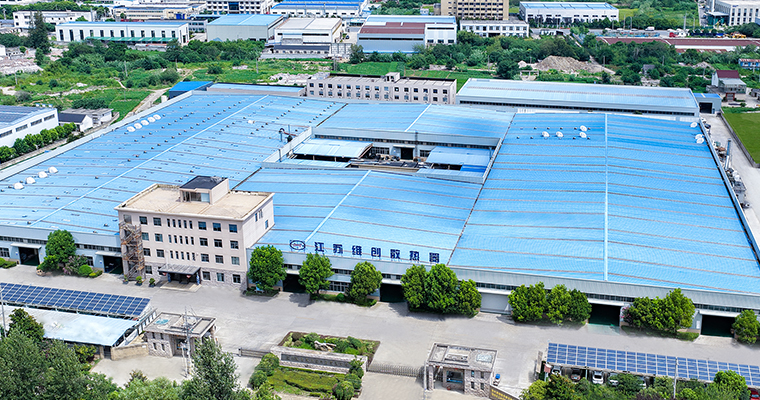

-val 60.000 m² szabványos gyártási területtel és egy műszaki csapattal 50 fő mérnök , azt találtuk, hogy a fegyelmezett tesztelés a legegyszerűbb módja annak, hogy a helyszíni eredményeket kiszámíthatóvá tegyük – különösen a nagy volumenű programok esetében.
Helyszíni hibaelhárítási térkép: Mire utalnak a tünetek általában
Amikor a generátor felmelegszik, gyakran a radiátort hibáztatják először. A gyakorlatban a tünetek gyakran légáramlási, hűtőfolyadék-áramlási vagy szabályozási problémákra utalnak. Egy egyszerű tünet-okozati térkép segít a vásárlóknak és a szervizcsapatoknak csökkenteni az állásidőt.
| Megfigyelt tünet | Legvalószínűbb Irány | Gyors ellenőrzés |
| Főleg magas környezeti hőmérsékleten túlmelegszik | A légáramlási ráhagyás nem elegendő | Ellenőrizze a rács eltömődését, a ventilátor sebességét, a burkolat nyomásesését |
| Hőmérséklet-ugrások a terhelés elfogadása során | Hűtőfolyadék áramlás vagy szabályozási késés | Ellenőrizze a termosztát működését, a szivattyú állapotát, beszorult levegőt |
| Normál hűtőfolyadék hőmérséklet, magas motor fémhőmérséklet | Áramláselosztási probléma | Ellenőrizze a korlátozásokat, a tömlő összeomlását, a belső elzáródást |
| A teljesítmény fokozatos csökkenése hetek/hónapok alatt | Elszennyeződés vagy hámlás | Ellenőrizze a levegőoldali szennyeződést és a hűtőfolyadék minőségét |
Hibaelhárítási parancsikon az okok szűkítésére a hűtőmag cseréje előtt.
Hatékonysági tipp: mérje meg a tényleges levegő bemeneti hőmérsékletét és a ventilátor fordulatszámát a hardver cseréje előtt – sok „radiátor probléma” működik.
A csendes tokozások specifikációja: Recirkuláció és forrólevegős rövid ciklusok kezelése
A csendes (akusztikus) előtetők áramlási ellenállást biztosítanak, és recirkulációt hozhatnak létre, ahol a forró kilépő levegő visszatér a radiátor bemenetéhez. Ez a „rövid ciklus” drámaian megemelheti a bemeneti hőmérsékletet, így a megfelelő méretű mag alulméretezettnek tűnik.
A tervezési részleteket a vásárlóknak korán be kell zárniuk
- A szívó- és ürítési utak elkülönítése (távolság és sorompók)
- Zsalu/rács mentes terület és tisztasági stratégia (szűrők, beléptető panelek)
- Csővezeték geometria, amely elkerüli az éles fordulatokat közvetlenül a ventilátor után
- Szerviz hozzáférés a tekercs tisztításához a burkolat szétszerelése nélkül
Nagy programok esetén a radiátorok kiválasztását gyakran igazítjuk az előtető légáramlás-modellezéséhez, majd teszteléssel érvényesítjük – ez csökkenti az üzembe helyezéskor felmerülő meglepetéseket.
Mit írjon be a beszerzési specifikációba, hogy elkerülje a „tetszik-hasonló” összetéveszthetőséget
A vevők néha csak a külső méretek alapján kérnek „csereradiátort”. Ez „hasonló” idézetekhez vezet, amelyek nem feltétlenül egyeznek a teljesítménnyel, a nyomáseséssel vagy a tartóssággal. A jobb specifikáció igazságossá teszi az értékelést, és megakadályozza a rejtett leminősítéseket.
A hiányosságokat pótló beszerzési tételek
- Szükséges hőelvezetés (kW) meghatározott környezeti és légáramlási/statikus nyomás mellett
- A hűtőfolyadék áramlási sebessége és a megengedett legnagyobb nyomásesés
- A központi szerkezet részletei (cső típusa, borda típusa, sorok, anyag), ahol kritikusak
- Vizsgálati követelmények (szivárgásvizsgálati paraméterek, opcionális termikus ellenőrzés)
- Csomagolás, korrózióvédelem és dokumentációs szállítmányok
-val an annual production capacity of 150.000 db/készlet , megtudtuk, hogy az egyértelmű specifikációk a leggyorsabb módja annak, hogy állandó minőséget érjünk el a több telephelyes flották között – a költségek növekedése nélkül.
